一、簡介

　　廂式壓濾機的濾室有一塊平板濾板和一塊中空的濾框組成，濾布固定在板框上的，這是早期主要壓濾機形式，廂式壓濾機的主要優點是更換濾布方便，缺點是效率低、過濾效果不好、濾板容易壞；廂式壓濾機的濾室是由相鄰兩塊凹陷的濾板構成。

二、工作原理

　　廂式壓濾機工作原理是由濾板排列組成濾室（濾板兩側凹進，每?jī)蓧K濾板組合成一廂形濾室）。

　　原理圖示如下：濾板的表面有麻點和凸臺，用以支撐濾布。濾板的中心和邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。濾板兩側各有把手支托在橫梁上，由壓緊裝置壓緊濾板。濾板之間的濾布起密封作用。

　　在輸料泵的壓力作用下， 將需要過濾的物料液體送進各濾室，通過過濾介質（根據不同行業選擇合適的濾布），將固體和液體分離。在濾布上形成濾渣，直至充滿濾室形成濾餅。濾液穿過濾布并沿濾板溝槽流至下方出液孔通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。過濾結束后打開壓濾機卸除濾餅（濾餅儲存在于相鄰兩個濾板間），清洗濾布，重新壓緊板濾開始下一工作循環。

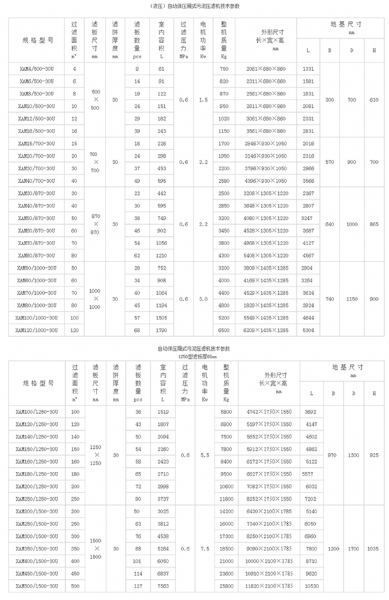

三、技術參數
